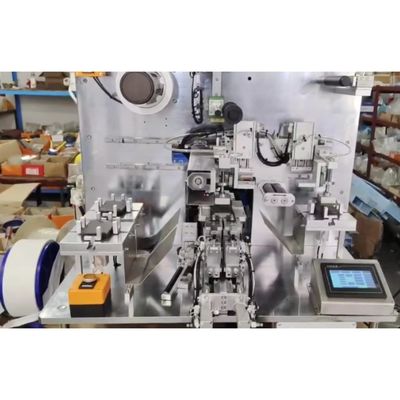

Z आकार की पॉच सेल स्टैकिंग मशीन लिथियम बैटरी उपकरण

विस्तृत जानकारी
उत्पत्ति के प्लेस
चीन
पैकेजिंग प्रकार:
ठोस बैटरी
लेमिनेशन गति (एस/स्लाइस):
2-3 टुकड़े/टुकड़ा
स्टैकिंग सटीकता:
≤ ± 0.3 मिमी
इलेक्ट्रोड की चौड़ाई:
40-90 एमएम
प्रमुखता देना:

Z के आकार की थैली सेल स्टैकिंग मशीन

,

एचएमआई पाउच सेल स्टैकिंग मशीन

,

एचएमआई लिथियम बैटरी उपकरण

उत्पाद का वर्णन
उत्पादों का वर्णन

* Z आकार का डायफ्राम बेल्ट; डायफ्राम के सक्रिय अनलॉकिंग नियंत्रण लेमिनेशन के दौरान उचित तनाव सुनिश्चित करता है
प्रक्रिया, विस्तार के दौरान डायफ्राम के न्यूनतम विरूपण को सुनिश्चित करना;
* ध्रुवीय प्लेटों और डायफ्रामों (प्लेट प्रकार) का मैन्युअल लोडिंग, स्वचालित पोजिशनिंग और चक्रबद्ध स्टैकिंग;
* लेमिनेशन पूरा हो गया है, और बैटरी कोशिकाओं को मैन्युअल रूप से एक फिक्स्चर का उपयोग करके हटाया जा सकता है, और चिपकने वाला सीधे किया जा सकता है
फिक्स्चर पर लगाया जाता है;
* मानक के रूप में एक निर्मित वैक्यूम जनरेटर से लैस है, इसे बाहरी रूप से एक कारखाने वैक्यूम से भी जोड़ा जा सकता है;
* स्थानीय लेमिनेशन की मोटाई सीमा के भीतर, लेमिनेशन की संख्या को स्वतंत्र रूप से सेट किया जा सकता है;
* तीन स्टेशन डिजाइन, तरल बैटरी और ठोस-राज्य बैटरी इलेक्ट्रोड की स्टैकिंग प्रक्रिया पर लागू किया जा सकता है, और
स्टैकिंग कार्यक्रम को लचीलापन से स्विच किया जा सकता है;
* संगतता डिजाइन को अपनाकर, बैटरी के आकार को कुछ मोल्ड को अनुकूलित करके और दबाव पंजे को समायोजित करके समायोजित किया जा सकता है,
बड़ी समायोजन सीमा के साथ;
* पीएलसी नियंत्रण, एचएमआई संचालन, उपयोग और रखरखाव में आसान;
* एक दस्ताने के डिब्बे में इस्तेमाल किया जा सकता है


विनिर्देश

वायु स्रोत
0.5-0.8MPa संपीड़ित हवा
इलेक्ट्रोड चौड़ाई
40-90 मिमी
इलेक्ट्रोड की लंबाई
40-100 मिमी
स्टैकिंग मोटाई
≤ 15 मिमी
* एकल चरण AC220V ± 10% (अनुकूलित AC110V), आवृत्ति 50/60Hz, शक्ति 400W;
हवा का स्रोतः 0.5-0.8MPa संपीड़ित हवा;
* वैक्यूम स्रोतः वैक्यूम डिग्री -60Kpa से बेहतर है (मानक वायुमंडलीय दबाव पर मापा जाता है, एक अंतर्निहित
मानक के रूप में वैक्यूम पंप, या एक बाहरी वैक्यूम पंप अनुकूलित किया जा सकता है) ।
* स्टैकिंग विधिः Z-आकार का स्टैकिंग (तरल बैटरी, रोल प्रकार में झिल्ली); ठोस राज्य स्टैक (ठोस-राज्य बैटरी, एक के साथ)
एक चिप के रूप में डायफ्राम) ।
* संचालन विधिः मैनुअल फीडिंग, स्वचालित पिकिंग और स्टैकिंग, मैनुअल फिटिंग
बैटरी सेल;
* स्टैकिंग गतिः स्टैकिंग इलेक्ट्रोड के लिए 2-3 एस/टुकड़ा, स्टैकिंग धातु लिथियम के लिए 4-6 एस/टुकड़ा (स्टैकिंग को छोड़कर)
प्रत्येक कक्ष के लिए तैयारी का समय);
* स्टैकिंग सटीकताः तरल बैटरीः ≤ ± 0.3 मिमी (इलेक्ट्रोड के बीच सापेक्ष स्थिति आकार);
सॉलिड स्टेट बैटरीः ≤ ± 0.5 मिमी (इलेक्ट्रोड के बीच सापेक्ष स्थिति आकार);
* इलेक्ट्रोड चौड़ाईः 40-90 मिमी;
* इलेक्ट्रोड लंबाईः 40-100 मिमी (इलेक्ट्रोड कान की दिशा में, इलेक्ट्रोड कान के आकार को छोड़कर);
* मानक मोल्डः तरल अवस्था बैटरी (ठोस अवस्था बैटरी): बैटरी इलेक्ट्रोड के आकार के अनुसार जुड़नार डिजाइन
ग्राहक द्वारा प्रदान किया जाता है।
* स्टैकिंग मोटाईः ≤ 15 मिमी; स्टैकिंग परतों की संख्या इलेक्ट्रोड की मोटाई के आधार पर सेट की जा सकती है (सीमा के भीतर)
स्थानीय ढेर मोटाई का);
* इलेक्ट्रोड कान की लंबाईः 0-25 मिमी;
* उपकरण का आकारः L790 * W740 * H730mm (वास्तविक डिजाइन के अधीन);
* वजन: लगभग 200 किलोग्राम;
* विद्युत भाग
* पीएलसी Xinjie/Omron
* पीएलसी विस्तार मॉड्यूल Xinjie/Omron
* टच स्क्रीन Kunlun कनेक्टिविटी
* विद्युत चुम्बकीय वाल्व AIRTAC
* सिलेंडर AIRTAC
Z आकार की पॉच सेल स्टैकिंग मशीन लिथियम बैटरी उपकरण 0
