उपकरण की संरचनाः
उपकरण चार भागों से बना हैः तापमान नियंत्रण प्रणाली, दबाव नियंत्रण प्रणाली, गठन कैबिनेट प्रणाली और स्थिरता तंत्र।
1. तापमान नियंत्रण प्रणाली
(1) सिलिकॉन हीटिंग प्लेट समान विद्युत हीटिंग;
(2) प्रत्येक परत हीटिंग प्लेट स्वतंत्र तापमान नियंत्रण;
(3) टच स्क्रीन +पीएलसी एकीकृत बुद्धिमान नियंत्रण;
(4) कोशिका पूरी हो जाती है और स्वाभाविक रूप से ठंडा हो जाती है;
(5) अतितापमान अलार्म कार्य।
2. दबाव नियंत्रण प्रणाली
(1) 9 परतों के लेपित इन्सुलेटिंग पेपर एल्यूमीनियम प्लेट द्वारा ऊर्ध्वाधर स्टैक दबाव;
(2) बुद्धिमान दबाव आउटपुट नियंत्रण;
(3) बहु-खंड दबाव बुद्धिमान विनियमन नियंत्रण।
3. गठन कैबिनेट प्रणाली
(1) चार्ज और डिस्चार्ज और ओवरचार्ज और ओवरचार्ज सुरक्षा समारोह;
(2) डाटा नेटवर्किंग स्टोरेज फंक्शन;
(3) वोल्टेज का पता लगाने और छँटाई समारोह;
(4) धुआं अलार्म का कार्य।
4स्थिरता तंत्र
(1) सकारात्मक और नकारात्मक कान और संपर्क विश्वसनीय डॉकिंग समारोह;
(2) हीटिंग प्लेट सीमा, वायु रक्षा भार क्षति संपर्क समारोह;
(3) हीटिंग प्लेट की इन्सुलेशन सुरक्षा।
5उपकरण लाभ
बैटरी मोटाई सीमा 2.5-12 मिमी, पोल लग प्रेस ब्लॉक को बदलने की कोई आवश्यकता नहीं है।
6उपकरण संचालन प्रक्रिया
कैबिनेट दरवाजा खोलें और बैटरी डालें कैबिनेट दरवाजा पैरामीटर सेटिंग बंद करें क्लैंप दबाएं शुरू हीटिंग शुरू गठन अंत फिक्स्चर ढीला कैबिनेट दरवाजा खोलें और बैटरी बाहर ले.
तकनीकी संकेत:
1फिक्स्चर तंत्र का मुख्य कार्य
1.1 हीटिंग बोर्ड मुख्य रूप से निम्नलिखित से बना है: तैयार एल्यूमीनियम प्लेट, एक तरफ 1.0 मिमी मोटी इन्सुलेशन बोर्ड से लैस है, दूसरी तरफ 1.0 मिमी मोटी विशेष सिलिकॉन हीटिंग बोर्ड है,और पूरे 300 ग्राम चिकनी व्यवसाय कार्ड कागज के साथ कवर किया गया है;
1.2 कार्य मोडः सिलेंडर को दाएं से बाएं चलाया जाता है, बैटरी को हीटिंग प्लेट की दो परतों के बीच एक निश्चित स्थिति में रखा जाता है,और बैटरी के clamping बल स्थिरता के संकुचन के माध्यम से महसूस किया जाता है, जबकि बैटरी के सकारात्मक और नकारात्मक कान गठन कैबिनेट के संपर्क के साथ विश्वसनीय संपर्क में हैं;

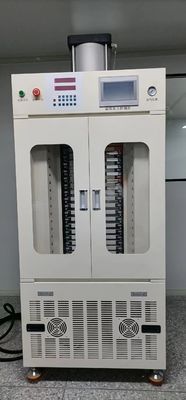

1.3 उपकरण एक दोतरफा हिंज दरवाजा संरचना है, प्रत्येक दरवाजे पर टेम्पर्ड ग्लास का एक टुकड़ा लगाया गया है, जिससे फिक्स्चर के आंतरिक संचालन का अवलोकन करना आसान हो;
1.4 दबाव सेटिंग मोडः टच स्क्रीन पर एक एकल सेल की लंबाई और चौड़ाई, कोशिकाओं की संख्या और प्रत्येक परत के सतह के दबाव को इनपुट करें,और पीएलसी बुद्धिमान गणना और आवश्यक दबाव के स्वचालित आउटपुट;
1.5 ताप समय: उदाहरण के तौर पर 25°C के कमरे के तापमान को लेते हुए, ≈15 मिनट से 60°C तक, ≈25 मिनट से 75°C तक;
1.6 संपर्क चार तारों की विधि है, और संपर्क 24K सोने के फोस्फोरस तांबे के साथ चढ़ाना है, जो संपर्क की सटीक नमूनाकरण, पहनने प्रतिरोध और ऑक्सीकरण प्रतिरोध के फायदे हैं;
1.7 निरंतर धारा नियंत्रण बोर्ड मापने के लिए चार तारों के फिक्स्चर विधि को अपनाता है, तारों और संपर्क त्रुटियों को अधिकतम सीमा तक समाप्त करने के लिए, उपयोग और रखरखाव के लिए आसान, उच्च परीक्षण सटीकता,प्रत्येक संपर्क फिटिंग बैटरी चैनल में एक पूरी तरह से स्वतंत्र स्थिर वर्तमान स्थिर वोल्टेज स्रोत है, अपने स्वयं के लूप एक दूसरे को प्रभावित नहीं करते हैं;
1.8 तेजी से नमूना लेने की गति. यदि कोई कम वोल्टेज भंडारण नहीं है, तो पूरे कैबिनेट की निरीक्षण अवधि 9S से कम या उसके बराबर होनी चाहिए.
निमे | पैरामीटर | टिप्पणियाँ |
हीटिंग विधि | सिलिकॉन हीटिंग प्लेट | प्रत्येक हीटिंग प्लेट में स्वतंत्र तापमान नियंत्रण होता है |
गर्म करने का समय | 15-20 मिनट | सेट तापमान और परिवेश तापमान से संबंधित |
तापमान नियंत्रण सीमा | सामान्य तापमान -90 °C | नियंत्रण सटीकताः ± 2 °C |
दबाव आउटपुट रेंज | 80 से 1000 किलो | सिलेंडर का व्यास 125 मिमी है |
सतह दबाव सेटिंग रेंज | 0.01-0.85MPa | |
निरंतर धारा स्रोत चैनलों की संख्या | 64 चैनल | प्रत्येक परत में 8 बैटरी हो सकती हैं |
वोल्टेज आउटपुट रेंज | ५५००० एमवी | सटीकता सीमाः ± 0.1% FS ± 0.1% RD mV |
चार्जिंग वर्तमान सीमा | ५६००० एमए | संकल्प 1mV |
समय माप सीमा (मिनट/चरण) | 0-30000mi कार्य चरण | सटीकता सीमाः ± 0.1% एफएस ± 0.1% आरडी एमए |
चरण (प्रति चक्र) | चरण 1-32 | |
उत्पाद योग्यता दर | ≥98% | गैर-उपकरण कारकों को छोड़कर |
कार्य वातावरण | तापमानः 0-40 °C, | |
विद्युत आपूर्ति | सापेक्ष आर्द्रता ≤ 85% | |
उपकरण की कुल शक्ति | AC380V,50HZ | |
गैस स्रोत | 2.8KW | |
उपकरण के आयाम (लंबाई * चौड़ाई * ऊंचाई) | 0.6-0.8MPa | |
उपकरण का वजन | 1240*840*1600 मिमी |
