बैटरी सेल वेल्डर के लिए लेजर वेल्डिंग मशीन
लेजर वेल्डिंग उपकरण का मॉडल: GRS-ZHC1500W

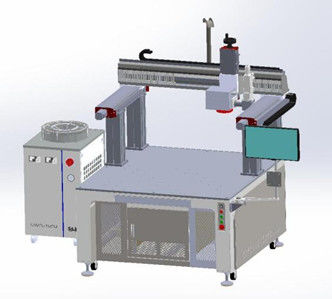

उपकरण (I) का स्वरूप:
(चित्र केवल संदर्भ के लिए है, वास्तविक उत्पाद के अधीन)
(II) उपकरण का आकार (केवल संदर्भ के लिए)
(III) उपकरण की शुरूआत:
1गैल्वेनोमीटर की स्कैनिंग रेंज 150*150 मिमी है, और रेंज के बाहर का भाग एक्सवाई अक्ष के चलती क्षेत्र के माध्यम से वेल्डेड है;
2. क्षेत्रीय चलती प्रारूप x800 y600;
3वाइब्रेटिंग लेंस और वर्कपीस की वेल्डिंग सतह के बीच की दूरी 335 मिमी है, और z-अक्ष की ऊंचाई को समायोजित करने के बाद विभिन्न ऊंचाइयों के उत्पादों का उपयोग किया जाता है;
4. z-अक्ष की ऊंचाई का मैनुअल समायोजन, समायोजन रेंज 200 मिमी;
5. शाफ्ट के आंदोलन समय को कम करने के लिए गैल्वेनोमीटर स्कैनिंग वेल्डिंग प्रणाली को अपनाया जाता है और वेल्डिंग दक्षता अधिक होती है;
6. कार्य तालिका एक gantry संरचना को अपनाता है, उत्पाद नहीं चलता है, और लेजर सिर ले जाया जाता है और चल शाफ्ट के पहनने को कम करने के लिए वेल्डेड;
7. लेजर वर्कबेंच को एक एकीकृत तरीके से डिजाइन किया गया है, और कार्यशाला को विभिन्न पदों पर व्यवस्थित किया गया है, जिससे फर्श की जगह बचती है;
8. बड़े एल्यूमीनियम प्लेट टेबल टॉप चिकनी और सुंदर है. टेबल टॉप 100 * 100 माउंटिंग छेद से लैस है, जो जुड़नार को लॉक करने के लिए सुविधाजनक है;
9लेंस हवा की चाकू की रक्षा करता है और वेल्डिंग के दौरान उत्पन्न होने वाले छिद्रों को अलग करने के लिए उच्च दबाव वाली गैस का उपयोग करता है (यह अनुशंसा की जाती है कि संपीड़ित वायु का दबाव 2 किलो से अधिक हो) ।
(iv) लेजर वेल्डिंग सॉफ्टवेयर का परिचय:
1. पीसी नियंत्रण, अनुकूल इंटरफेस, सीखने में आसान;
2. वेल्डिंग पथ अधिग्रहण प्रोग्रामिंग सिखा सकता है, आयात कर सकते हैं (dxf) फ़ाइल;
3प्रक्रिया खिड़की समृद्ध है, और उचित मापदंडों की आवश्यकताओं के अनुसार सेट किया जा सकता है;
4विभिन्न उत्पाद सेटिंग प्रक्रियाओं और प्रक्रिया मापदंडों के अनुसार, बचत के बाद रिकॉर्ड किया जा सकता है और पुनः उपयोग किया जा सकता है।
5. रैखिक मोड (सीधी रेखा, लहराती रेखा, सर्कल) विभिन्न प्रकार के चर, वेल्डिंग की गुणवत्ता में सुधार।
(V) लेजर पैरामीटरः
मॉडल | GRS-ZHC1500W |
अधिकतम आउटपुट शक्ति | 1500W |
मध्य तरंगदैर्ध्य | 1070±10nm |
आउटपुट पावर अस्थिरता | < 1% |
बीम की गुणवत्ता | M2<1.3 |
फाइबर की लंबाई | 20 मीटर |
फाइबर कोर का व्यास | 100um |
कार्य मोड | निरंतर या मॉड्यूलेटेड |
लेजर बिजली की खपत शक्ति | 2 किलोवाट |
पानी के टैंक की बिजली की खपत | 1.5kw |
कार्य वातावरण का तापमान | 5-45 °C |
कार्य वातावरण की आर्द्रता | < 75% |
शीतलन मोड | जल शीतलन |
विद्युत आपूर्ति मांग | 380V ± 10%,50Hz,60A |
(VI) विन्यास सूचीः
सीरियल नंबर | सहायक उपकरण का नाम | मॉडल | टिप्पणियाँ |
1 | फाइबर लेजर वेल्डिंग मशीन | GRS-ZHC1500W | |
2 | लेजर | 5M-0150HC | 1500W |
3 | चिलर | cwfl-150AN | दोहरी तापमान नियंत्रण कूलर |
4 | लेजर आउटपुट सिर | 15GB | दो आयामी ऑप्टिकल गैल्वानोमीटर स्कैनिंग हेड |
5 | सॉफ्टवेयर प्रणाली | ZJH23P-B | चलती प्रारूप गैल्वेनोमीटर वेल्डिंग प्रणाली |
6 | मेजबान रैक | मॉड्यूल यात्रा x800y600z200 | शीट धातु कैबिनेट |
7 | विद्युत नियंत्रण | ---------- | |
8 | होस्ट कंप्यूटर |
मुख्य आवृत्ति 2.7GHz से ऊपर मेमोरी 4G |
सॉलिड स्टेट ड्राइव/win7 |
9 | सर्वो प्रणाली | 400W | |
10 | लीड स्क्रू/गाइड रेल | पीसने वाला पेंच | पुनर्स्थापना सटीकता 0.03 मिमी |
11 | सुरक्षा खिड़की | क्वार्ट्ज लेंस |
