परिचय सिक्का सेल स्वचालित रूप से उत्पन्न
1.1 डिजाइन अवधारणा और कार्य विवरण
Coin cell assembly line mainly realizes the automatic mass production of negative cover + negative sheet + diaphragm + Electrolyte liquid injection + positive sheet + positive shell + sealing complete set of process equipment, जो श्रम लागत को कम करते हुए उत्पादों की उत्पादन दक्षता में सुधार करता है,और उपकरण के स्वचालन उत्पाद उत्पादन की स्थिरता और योग्य दर में सुधार सुनिश्चित कर सकते हैं.
1.2 उपकरण का संचालन प्रवाह सारणी
Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging
1.3 उपकरण संचालन विवरण
Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

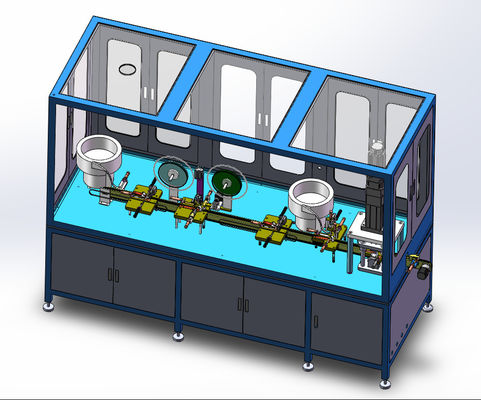

1.4 उपकरण के लेआउट ड्राइंग (उपकरण की समग्र योजना का ड्राइंग, वास्तविक वितरित उपकरण दोनों पक्षों द्वारा पुष्टि किए गए अंतिम आकार के अधीन होगा)
1.5 उपकरण पैरामीटर तालिका
कुल आयाम/मिमी | वजन | शक्ति/केडब्ल्यू | संपीड़ित गैस | अन्य ऊर्जा खपत | ब्लाउजडाउन | |||||||||
लम्बा | चौड़ा | उच्च | कुल वजन | प्रति इकाई क्षेत्रफल असर | रेटेड | भागना | दबाव | प्रवाह | φ अधिग्रहण | पानी | नाइट्रोजन | आर्गन | ब्लोआउट प्रकार | डिस्चार्ज मोड |
2193 | 900 | 1900 | 1.5 टन |
≤1 टन/मीटर2 2 |
6 किलोवाट | 0.6MPA | 12 |
1.6 उपकरण की उपस्थिति रंग
1 ग्रे रंग या ग्राहक द्वारा प्रदान की गई रंग प्लेट;
2उपकरण प्रदर्शन मापदंड
2.1 उपकरण के तकनीकी मापदंड
2.2 उपकरण प्रदर्शन
1उत्पादन दक्षताः 35-40ppm/min (वह कारक जो मैनुअल ऊपरी पोल बीट के साथ नहीं चल सकता है, स्वीकृति बिंदु में शामिल नहीं है)
2योग्य दरः ≥99% (इनकमिंग सामग्री को छोड़कर)
3फसल आंदोलन दरः ≥ 98%
2.3 उपकरण सूची
उपकरण का पूरा नाम | |||||||||
सीरियल नंबर | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
रचना | नकारात्मक कवर फ़ीडिंग स्टेशन | नकारात्मक ध्रुव टुकड़ा खिला स्टेशन | बाउल डायफ्राम स्टेशन | पुनर्जलीकरण तंत्र | पॉजिटिव पोल पीस फीडिंग स्टेशन | पॉजिटिव शेल फ़ीडिंग स्टेशन | सीलिंग और गठन स्टेशन | निर्वहन भाग | |
मात्रा | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
2.4 हार्डवेयर घटक
रचना | संरचना और पैरामीटर विवरण |
रचना 1 नकारात्मक कवर फ़ीडिंग स्टेशन |
|
|
|
रचना 2 नकारात्मक ध्रुव टुकड़ा खिला स्टेशन |
1नकारात्मक इलेक्ट्रोड कवर के सिलेंडर को पोजिशनिंग के लिए फिक्स्ड पोजीशन में धकेल दिया जाता है, और फिर पोल टुकड़ा पोजिशनिंग के लिए खिलाया और ले जाया जाता है।सिलेंडर नकारात्मक इलेक्ट्रोड ढक्कन में धकेल दिया है और केंद्रित में दबाया जाता हैसंयुक्त अर्ध-तैयार उत्पाद को डिस्चार्ज सिलेंडर द्वारा बाहर धकेल दिया जाता है, और फिर उत्पाद को अगली प्रक्रिया के लिए वापसी सिलेंडर द्वारा कन्वेयर बेल्ट में वापस कर दिया जाता है। |
2सिलेंडर का ब्रांड: यडके | |
|
|
अन्य सामान: 304 स्टेनलेस स्टील 5. ध्रुव टुकड़ा बेल्ट पर मैन्युअल रूप से रखा जाता है, और ध्रुव टुकड़ा ओवरलैप, विखंडन, आदि से मुक्त होना आवश्यक है।
|
|
रचना 3 बाउल डायफ्राम स्टेशन |
1. नकारात्मक इलेक्ट्रोड कवर का फीडिंग सिलेंडर फिक्स्ड पोजीशन में धकेल दिया जाता है और केंद्र में रखा जाता है। डायफ्राम सामग्री को एक निश्चित लंबाई पर रोल किया जाता है और खिलाया जाता है।कटोरे के आकार के पंचिंग सटीक ऊपरी और निचले काटने मर के माध्यम से पारित किया जाता है और नकारात्मक इलेक्ट्रोड कवर में दबाया (इस समय, डायाफ्राम के ऊपर की ओर कटोरे के आकार की स्थिति बनती है) ।अर्ध-तैयार उत्पाद सिलेंडर डिस्चार्ज + वापसी सामग्री-स्वचालित तरल इंजेक्शन के माध्यम से कन्वेयर बेल्ट में धकेल दिया जाता है और अगली प्रक्रिया में प्रवेश करता है. |
2घटक: air cylinder + feeding and discharging push strip + diaphragm shear die + diaphragm feeding mechanism + diaphragm fixed-length feeding mechanism + diaphragm scrap winding mechanism + CNC station plate + Yiweiqi ceramic liquid injection pump | |
3इस प्रक्रिया में, पूरी मशीन 304 स्टेनलेस स्टील की है, और डायफ्राम कतरनी तंत्र DC53 की सामग्री कठोर है। | |
रचना 4 पॉजिटिव पोल पीस कॉम्बिनेशन स्टेशन |
1नकारात्मक इलेक्ट्रोड कवर के सिलेंडर को पोजिशनिंग के लिए फिक्स्ड पोजीशन में धकेल दिया जाता है, और फिर पोल टुकड़ा खिलाया जाता है और कन्वेयर के लिए पोजिशनिंग किया जाता है।सिलेंडर नकारात्मक इलेक्ट्रोड ढक्कन में धकेल दिया है और केंद्रित संयोजन में दबाया जाता हैसंयुक्त अर्ध-तैयार उत्पाद को डिस्चार्जिंग सिलेंडर द्वारा बाहर धकेल दिया जाता है, और फिर उत्पाद को अगली प्रक्रिया के लिए वापसी सिलेंडर द्वारा कन्वेयर बेल्ट में वापस कर दिया जाता है। 2ध्रुव का टुकड़ा बेल्ट पर मैन्युअल रूप से रखा जाना चाहिए और ध्रुव का टुकड़ा ओवरलैप या टुकड़ा नहीं होना चाहिए।
|
संरचना 5 पॉजिटिव शेल संयोजन स्टेशन |
1. नकारात्मक ढक्कन के खिला सिलेंडर को स्थिर स्थिति में धकेल दिया जाता है और केंद्र में स्थित किया जाता है। सकारात्मक खोल के कंपन प्लेट पर खिला कटोरा खिला करने के लिए नीचे की ओर है।अर्ध-तैयार उत्पाद सिलेंडर + वैक्यूम सक्शन संयोजन + पूर्व संपीड़न के माध्यम से डिस्चार्ज के माध्यम से कन्वेयर बेल्ट में धकेल दिया जाता है, और सिलेंडर के डिस्चार्ज + सामग्री की वापसी के माध्यम से अगली प्रक्रिया में प्रवेश करता है। |
2. घटक: वायु सिलेंडर + खिला और डिस्चार्ज पुश बार + सकारात्मक खोल कंपन प्लेट + पत्र खोल सक्शन और डिस्चार्ज तंत्र + सीएनसी स्टेशन प्लेट | |
3इस प्रक्रिया में, स्टेशन प्लेट + पुश स्ट्रिप + स्टेशन कॉलम 304 स्टेनलेस स्टील से बना है, और कंपन प्लेट सतह Φ 300 और 304 + गोंद स्प्रे एंटी-स्क्रैच उपचार से बना है। |
![]() |
