| सब्सट्रेट के मूल पैरामीटर | ||||
| ऋणात्मक सब्सट्रेट | सकारात्मक सब्सट्रेट | टिप्पणी | ||
| नाम | तांबे की पन्नी | एल्यूमीनियम पन्नी | ||
| मोटाई | (4.5-20) माइक्रोन | (9-30) माइक्रोन | ||
| सब्सट्रेट चौड़ाई | (400-500) मिमी | (400-500) मिमी | ||
| कोटिंग पैरामीटर | ||||
| सामग्री का नाम | नकारात्मक इलेक्ट्रोड घोल | सकारात्मक इलेक्ट्रोड घोल | ||
| ग्रेफाइट, मेसोफेज़ कार्बन, हार्ड कार्बन, आदि। | लिथियम कोबाल्टेट, लिथियम मैंगनेट, लिथियम आयरन फॉस्फेट, टर्नरी, आदि। | |||
|
डबल कोटिंग सूखी मोटाई |
(50-200) माइक्रोन (पन्नी एकल-पक्षीय शुष्क सामग्री को छोड़कर) |
(50-200) माइक्रोन (पन्नी एकल-पक्षीय शुष्क सामग्री को छोड़कर) |
||
| कोटिंग की गीली मोटाई |
100μm ~ 400μM |
100μm ~ 400μM |
||
| यथार्थ सामग्री | (45-48) % |
तीन युआन: 66-70% मैंगनीज: 66-70% लिथियम आयरन: 52-58% शुद्ध कोबाल्ट: 66-70% |
ठोस सामग्री की भिन्नता सीमा:; 0.5; तापमान: 26 ℃ 2 ℃; |
|
| विशिष्ट गुरुत्वाकर्षण | (1.0-1.5) जी/सेमी3 | (1.0-2.5) जी/सेमी3 | ||
| चिपचिपापन | 2000-4000 सीपीएस |
तीन युआन: 4000-6000cps मैंगनीज: 4000-6000cps लिथियम आयरन: 8000-12000cps शुद्ध कोबाल्ट: 4000-6000cps |
नकारात्मक इलेक्ट्रोड चिपचिपाहट भिन्नता सीमा: ± 200/2H; कैथोड चिपचिपाहट की भिन्नता सीमा: ± 500/2H; |
|

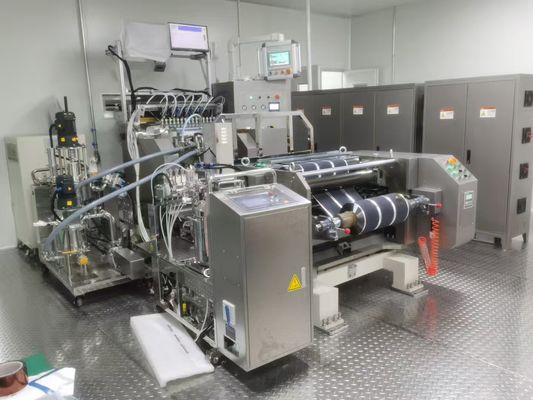

| तापमान | इलेक्ट्रिक हीटिंग विधि का उपयोग करके प्रक्रिया नियंत्रण आरटी ~ 140 ℃ के अनुसार | |||
| विलायक | एनएमपी तेल प्रणाली/जल प्रणाली | एनएमपी तेल प्रणाली/जल प्रणाली | ||
| भार त्रुटि | सिंगल साइड। 1.3% डबल साइड। ± 1.2% | सिंगल साइड। 1.3% डबल साइड। ± 1.2% | ||
| मशीन मूल पैरामीटर | ||||
| कोटिंग रोल चौड़ाई | 600 मिमी | |||
|
प्रभावी कोटिंग चौड़ाई |
480 मिमी और नीचे; | |||
| कोटिंग पद्धति | निरंतर, गैप एक्सट्रूज़न कोटिंग (स्ट्रिप कोटिंग सहित) | |||
|
ड्रेसिंग कोटिंग रफ़्तार |
1 ~ 8 मीटर/मिनट (घोल की स्थिति और कोटिंग प्रक्रिया सेटिंग से संबंधित); | |||
|
अधिकतम मशीनरी रफ़्तार |
30 मीटर/मिनट | |||
| शक्ति | 380V x 50Hz, 3 चरण (नियंत्रण शक्ति 220V x 50Hz, एकल चरण) | सुरक्षात्मक आधार | ||
| कुल शक्ति | अधिकतम 145kW | |||
| वायु स्रोत | 0.6MPA | |||
| मशीन के समग्र आयाम: 20 लॉन्ग एक्स 3.4 वाइड एक्स 3.0 मीटर उच्च (कॉन्फ़िगरेशन से संबंधित, लंबाई प्रत्येक अतिरिक्त मोटाई माप के लिए लगभग 1.5 मीटर लंबी है) | ||||
| 4। सुरक्षा आवश्यकताएं | ||||
| प्रासंगिक राष्ट्रीय मानकों का अनुपालन करें। | ||||
| 5। पर्यावरणीय आवश्यकताएँ | ||||
|
उपकरण पर्यावरण की आवश्यकताओं का उपयोग करते हैं: परिवेश का तापमान 20-28 ℃, 35%से नीचे की आर्द्रता, कोई ज्वलनशील, संक्षारक गैस नहीं; स्वच्छता: कक्षा 100000; संपीड़ित हवा: सूखने, छानने और स्थिर करने के बाद दबाव: हवा का दबाव 5.0 किग्रा/सेमी 2 से अधिक है; हवा की खपत लगभग 4 मी 3/घंटा है; उपकरण शोर आवश्यकताएँ: उपकरण काम करने की स्थिति माप से 1 मी दूर, शोर; 75db; ग्राउंड आवश्यकताएँ: फाउंडेशन सीमेंट ग्राउंड या टेराज़ो ग्राउंड, फ्लैटनेस 2 मिमी/㎡, असर क्षमता 1000 ㎏/㎡ है; |
||||
| 5। सूखने वाले हिस्से के पैरामीटर | ||||
| सूखने वाले ओवन सीरियल नंबर | सूखने वाली हवा मोड | तापमान | लंबाई | |
|
नहीं। 1 नहीं। 2 नहीं। 3 नहीं। 4
|
हॉट एयर सर्कुलेशन सिस्टम, पवन सक्रिय ट्रांसमिशन से क्रमशः ऊपर और नीचे हॉट एयर सर्कुलेशन सिस्टम, पवन सक्रिय ट्रांसमिशन से क्रमशः ऊपर और नीचे हॉट एयर सर्कुलेशन सिस्टम, पवन सक्रिय ट्रांसमिशन से क्रमशः ऊपर और नीचे हॉट एयर सर्कुलेशन सिस्टम, पवन सक्रिय ट्रांसमिशन से क्रमशः ऊपर और नीचे |
70 - 110 डिग्री सेल्सियस 70 - 140 डिग्री सेल्सियस 70 - 140 डिग्री सेल्सियस 70 - 110 डिग्री सेल्सियस |
3 मी 3 मी 3 मी 3 मी |
|
| तापमान नियंत्रण क्षेत्रों की संख्या: | 4 खंड (3 मीटर अनुभाग) | |||
| ओवन की कुल लंबाई: | लगभग 12 मीटर | |||
| ताप स्रोत: | बिजली की हीटिंग | |||
| तापमान: | अधिकतम: 140 ℃ | |||
|
ओवन की सतह तापमान: |
तापमान वृद्धि 50 से अधिक नहीं है (ओवन के दरवाजे को छोड़कर) | |||
| क्रम संख्या | परियोजना | पैरामीटर | टिप्पणी |
|
|
रूपरेखा | वर्टिकल प्लेट फिक्स्ड टाइप, बड़ी प्लेट निकल प्लेटेड, स्टेनलेस स्टील साइड इलेक्ट्रिक बॉक्स (स्टेनलेस स्टील मैट वायर ड्राइंग ट्रीटमेंट), मैनुअल रोल चेंज | 1 सेट |
|
|
अनिच्छुक दिशा | ऊपर या नीचे | |
|
|
रोल व्यास | अधिकतम 550 मिमी | |
|
|
वज़न | अधिकतम। 600 किग्रा/रोल | |
|
|
मैंडरेल्स का उपयोग करें |
इनर सर्कल व्यास: (76.2-80.0) मिमी सामग्री: एल्यूमीनियम ट्यूब, कार्बन स्टील ट्यूब, एबीएस प्रबलित प्लास्टिक, पेपर ट्यूब |
1 सेट |
|
|
पेट फूलना | Inflatable Shaft संरचना (3-इंच शाफ्ट), सक्रिय अनिर्दिष्ट और रिवाइंडिंग फ़ंक्शन के साथ | 1 सेट |
|
|
तनाव प्रणाली | मोटर + तनाव सेंसर; तनाव रेंज: 10-300 एन समग्र चौड़ाई | 1 सेट |
|
|
टेप प्लेटफ़ॉर्म |
प्लेटफ़ॉर्म: शीर्ष को एक गाइड ग्रूव के साथ प्रदान किया जाता है, और प्लेटफ़ॉर्म एक पैमाने के साथ जड़ा हुआ है। संगीन पट्टी: डबल प्रेशर बार प्रकार, गड्ढे को रबर की पट्टी से भर दिया जाता है ताकि पट्टी को काट दिया जा सके |
1 सेट |
|
|
सुधार तंत्र |
अल्ट्रासोनिक परीक्षण पारदर्शी सामग्री, ± 0.5 मिमी की सुधार सटीकता का पता लगा सकता है सुधार स्ट्रोक> 80 मिमी |
|
|
|
गाइड रोल | दर्पण एल्यूमीनियम रोल, सतह anodized |
| क्रम संख्या | परियोजना | पैरामीटर | टिप्पणी |
|
|
कोटिंग पद्धति | निरंतर, गैप एक्सट्रूज़न कोटिंग, स्ट्राइप कोटिंग | |
|
|
मरना | माइक्रोमीटर के साथ घरेलू डाई हेड, होंठ को उच्च पहनने के प्रतिरोधी और संक्षारण-प्रतिरोधी हार्ड मिश्र धातु स्टील के साथ जड़ा जा सकता है, सीधे टर्नओवर क्लीनिंग, गैसकेट प्रतिस्थापन और पोजिशनिंग फ़ंक्शंस के साथ, स्ट्रेटनेस, 2, m, | |
|
|
रूपरेखा | Q235A स्टील प्लेट, निकेल प्लेटेड | |
|
|
कोटिंग रोलर विनिर्देश |
φ260 मिमी, विशेष स्टील ट्यूब, हार्ड क्रोम चढ़ाना सर्कल रनआउट सटीकता (2UM (मैकेनिकल वॉच डिटेक्शन) ड्राइविंग और घूर्णन करते समय प्रत्येक भाग की कोई असामान्य शोर, असामान्य कंपन और गर्मी उत्पादन नहीं है। |
|
|
|
नीला रोल विनिर्देशन |
φ120 मिमी स्टील रोलर, ईपीडीएम के साथ लेपित, चालकता के साथ कठोरता 68 ± 3 रोलर के उद्घाटन और समापन कार्रवाई को प्राप्त करने के लिए बटन ऑपरेशन सिलेंडर सुरक्षा कवर के साथ |
|
|
|
एक्सट्रूज़न फिल्म हेड कदम |
बेस ड्राइव: बटन ऑपरेशन (एक बड़ी रेंज में स्थानांतरित करने के लिए सिलेंडर का उपयोग करें) गैप ट्रिमिंग: बटन ऑपरेशन (सर्वो मोटर एक्शन का उपयोग करके) गैप का पता लगाना: ग्रेटिंग शासक (सटीकता 0.1um) |
|
|
|
कोटिंग वाल्व | वायवीय निकासी वाल्व | |
|
|
रोल सामग्री | दर्पण एल्यूमीनियम रोलर का बाहरी व्यास 110 मिमी है, और सतह को सकारात्मक ग्रेड के साथ इलाज किया जाता है। | |
|
|
तरल गिरना प्राप्त करें |
SUS304 से बना प्राप्त बॉक्स पाइपलाइन के माध्यम से अपशिष्ट बैरल से बहता है। | |
|
|
कार्यक्षेत्र | कदम और हैंड्रिल, स्टेनलेस स्टील के साथ | |
|
|
टूटी हुई बेल्ट का पता लगाना | टूटी हुई बेल्ट का डिटेक्शन फंक्शन जोड़ा गया |
| क्रम संख्या | परियोजना | पैरामीटर | टिप्पणी |
|
|
पेंच पंप | युद्ध स्क्रू पंप के जापानी देवता, सटीक ग्रह रिड्यूसर ड्राइव के साथ सर्वो मोटर | |
|
|
पारगमन टैंक | स्तर नियंत्रण, दबाव नियंत्रण, इलेक्ट्रिक धीमी सरगर्मी, समायोज्य गति, मात्रा 30 लीटर | |
|
|
सामग्री वापसी | सामग्री रिफ्लो कोटिंग नियंत्रक | |
|
|
फ़िल्टर | डायनेमिक फ़िल्टर के साथ, मेष की संख्या को ग्राहकों की जरूरतों के अनुसार अनुकूलित किया जा सकता है (120, 150, 200 मेष) | |
|
|
आयरन रिमूवर | 10000 गौसियन से ऊपर | |
|
|
पाइप और सहायक उपकरण | स्टेनलेस स्टील क्विक कनेक्टर और स्टेनलेस स्टील फिटिंग | |
|
|
दबाव निगरानी तंत्र | एक्सट्रूज़न हेड कैविटी, पंप आउटलेट और रिटर्न कैविटी में सटीकता के साथ सटीकता के साथ घोल दबाव (अंतर दबाव) की निगरानी, 0.005MPA |
| खंड I से IV | |||
| क्रम संख्या | नाम | पैरामीटर | टिप्पणी |
| 1 | नमूना | हॉट एयर सर्कुलेशन सिस्टम, ऊपरी और निचली सतहों से हवा का छिड़काव | |
| 2 | ओवन की लंबाई | 3 मीटर का प्रत्येक खंड, कुल 12 मीटर | ओवन की कुल लंबाई लगभग 12418 मिमी है |
| 3 | गर्म हवा का तापमान | आरटी - 140 डिग्री सेल्सियस | |
| तापमान नियंत्रण सटीकता: तापमान सेट मान ° 1 ° C | |||
| गर्म हवा का तापमान: N 3 डिग्री सेल्सियस नोजल पर | |||
| 4 | ओवन बॉडी | बॉक्स सामग्री: स्टेनलेस स्टील प्लेट | विस्फोट-प्रूफ बंदरगाह और पवन दबाव की निगरानी सहित |
| इन्सुलेशन परत: 100 मिमी मोटी भरी हुई इन्सुलेशन कपास | |||
| ओवन लाइनर 304 स्टेनलेस स्टील, स्टेनलेस स्टील बीयरिंग | |||
| 5 | संचालन द्वार | ऑपरेटिंग साइड एरिया में | |
| 6 | गाइड रोल | मिरर एल्यूमीनियम रोलर की सतह एनोडाइज़िंग (ड्राइव के साथ) | |
| 7 | ताजा हवा वाहिनी | स्टेनलेस स्टील प्लेट | |
| 8 | हॉट एयर नोजल | ऊपरी और निचले सिरे: स्टेनलेस स्टील; एयर नोजल को हटाया और साफ किया जा सकता है और सबसे अच्छी सुखाने की दक्षता सुनिश्चित करने के लिए ऊंचाई को समायोजित किया जा सकता है | |
| 9 |
हॉट एयर सर्कुलेशन सिस्टम: सर्कुलेटिंग फैन |
एयरफ्लो के संपर्क में क्षेत्र में सभी स्टेनलेस स्टील; प्राथमिक फ़िल्टर, हटाने योग्य सफाई, 3KW स्टेनलेस स्टील प्रशंसक, इन्वर्टर समायोजन के साथ | |
| हीटर | 24KW इलेक्ट्रिक हीटिंग | ||
| 10 | हवा की नलिका | स्टेनलेस स्टील प्लेट, गर्म हवा परिसंचरण इकाई के लिए तुला | |
| 11 | फ़िल्टर (नया एयर आउटलेट) | 150 मेष स्टेनलेस स्टील मेष | हटाने योग्य |
| 12 | पोल पीस इनलेट और आउटलेट स्वतंत्र नकारात्मक दबाव गुहा | 0.3 मीटर लंबी नकारात्मक दबाव संरचना विलायक रिसाव को रोकती है | |
| 13 | तापमान माप बिंदु | ऊपरी और निचली हवा के नोजल का एयर आउटलेट | |
| 14 | निकास पंखा: | कुल निकास हवा को दो खंडों में विभाजित किया गया है और क्रमशः आवृत्ति कनवर्टर द्वारा नियंत्रित किया जाता है। कुल निकास हवा की मात्रा 9000 क्यूबिक मीटर/घंटा है | पार्टी बी रीसाइक्लिंग सिस्टम से लैस है |
| 15 | निकास वाहिनी: | सतह का इलाज स्टील प्लेट, शरीर और निकास प्रशंसक के बीच उपयोग के लिए मुड़ा | |
| 16 | आउटलेट सील बॉक्स: | आंतरिक सतह: SUS304 स्टील प्लेट | |
| 17 | चढ़ाई युक्ति | टेप और ओवन को साफ करें | |
| 18 | तापमान माप बिंदु | ऊपरी और निचली हवा के नोजल का एयर आउटलेट | |
| 19 | एनएमपी वसूली | केवल फैन इंटरफ़ेस और कंट्रोल इंटरफ़ेस प्रदान किए जाते हैं | |
| 20 | एनएमपी एकाग्रता का पता लगाना |
प्रत्येक खंड NMP सेंसर इंटरफ़ेस के लिए आरक्षित है, और सकारात्मक पोल का पता लगाने के 1 सेट से सुसज्जित है। 1। जब पता लगाने की एकाग्रता 30%से अधिक हो जाती है, तो उपकरण ध्वनि और प्रकाश अलार्म बनाएंगे और निकास प्रशंसक आवृत्ति को बढ़ाएंगे; 2। जब पता लगाने की एकाग्रता 50%से अधिक हो जाती है, तो कोटिंग को रोकें और निकास प्रशंसक अधिकतम आवृत्ति पर चलता है; |
सकारात्मक फिटिंग, नकारात्मक |
| क्रम संख्या | परियोजना | पैरामीटर | मात्रा |
| 1 | रूपरेखा | वर्टिकल प्लेट फिक्स्ड स्ट्रक्चर, स्टेनलेस स्टील इलेक्ट्रिक बॉक्स, बड़ी प्लेट निकल चढ़ाना (स्टेनलेस स्टील मैट वायर ड्राइंग ट्रीटमेंट) | |
| 2 | डिस्चार्ज रोलर | हार्ड क्रोम प्लेटेड सतह के साथ φ160 स्टील रोलर | 1 |
| 3 | झोंपड़ी रोल |
φ120 मिमी स्टील रोलर, ईपीडीएम के साथ लेपित, कठोरता 68, 3, चालकता के साथ अक्ष आंदोलन मोड: सिलेंडर ड्राइव |
1 |
| सुरक्षा सुरक्षा उपकरण के साथ | 1 सेट | ||
| 4 | तनाव प्रणाली |
कम घर्षण सिलेंडर + स्विंग रोलर संरचना + तनाव सेंसर (डबल बंद लूप नियंत्रण) तनाव रेंज: 10-300 एन पूरी चौड़ाई |
1 सेट |
| 5 | गाइड रोल | दर्पण एल्यूमीनियम रोल, सतह anodized | 1 सेट |
| 6 | निर्यात सुधार तंत्र | विचलन सुधार, सटीकता ± 0.5 मिमी | 1 सेट |
| 7 | मोटाई माप | मोटाई माप का पता लगाने की प्रणाली कर्षण और घुमावदार के बीच प्रदान की जाती है। (सकारात्मक कॉन्फ़िगरेशन एक्स ऑनलाइन सतह घनत्व परीक्षण, नकारात्मक लेजर मोटाई माप) | वैकल्पिक |
| क्रम संख्या | परियोजना | पैरामीटर | टिप्पणी |
|
|
रूपरेखा | वर्टिकल प्लेट फिक्स्ड टाइप, बड़ी प्लेट निकल प्लेटेड, स्टेनलेस स्टील साइड इलेक्ट्रिक बॉक्स, मैनुअल रोल चेंज | 1 सेट |
|
|
अनिच्छुक दिशा | ऊपर या नीचे | |
|
|
रोल व्यास | अधिकतम 550 मिमी | |
|
|
वज़न | अधिकतम। 600 किग्रा/रोल | |
|
|
मैंडरेल्स का उपयोग करें |
इनर सर्कल व्यास: (76.2-80.0) मिमी सामग्री: एल्यूमीनियम ट्यूब, कार्बन स्टील ट्यूब, एबीएस प्रबलित प्लास्टिक, पेपर ट्यूब |
1 सेट |
|
|
पेट फूलना | Inflatable Shaft संरचना (3-इंच शाफ्ट), सक्रिय अनिर्दिष्ट और रिवाइंडिंग फ़ंक्शन के साथ | 1 सेट |
|
|
तनाव प्रणाली | मोटर + तनाव सेंसर; तनाव रेंज: 10-300 एन समग्र चौड़ाई | 1 सेट |
|
|
टेप प्लेटफ़ॉर्म |
प्लेटफ़ॉर्म: शीर्ष को एक गाइड ग्रूव के साथ प्रदान किया जाता है, और प्लेटफ़ॉर्म एक पैमाने के साथ जड़ा हुआ है। संगीन पट्टी: डबल प्रेशर बार प्रकार, गड्ढे को रबर की पट्टी से भर दिया जाता है ताकि पट्टी को काट दिया जा सके |
1 सेट |
|
|
सुधार तंत्र |
अल्ट्रासोनिक परीक्षण पारदर्शी सामग्री, ± 0.5 मिमी की सुधार सटीकता का पता लगा सकता है सुधार स्ट्रोक> 80 मिमी |
|
|
|
गाइड रोल | दर्पण एल्यूमीनियम रोल, सतह anodized |
