निरंतर क्षमता क्षमता नियंत्रण सीमाः ±10V
निरंतर धारा नियंत्रण सीमाः ±2.0A
संभावित नियंत्रण सटीकताः 0.1% × पूर्ण पैमाने पर पढ़ने ±1mV
वर्तमान नियंत्रण सटीकताः 0.1% × पूर्ण पैमाने की रीडिंग
संभावित संकल्पः 10V ((>100Hz), 3V ((<10Hz)
वर्तमान संवेदनशीलताः 1pA
संभावित वृद्धि समयः <1S(<10mA), <10S(<2A
संदर्भ इलेक्ट्रोड इनपुट प्रतिबाधाः 1012 से 20pF
वर्तमान सीमाः 2nA ~ 2A, कुल 10 स्टॉप
टैंक का दबावः ±21V
अधिकतम आउटपुट करंटः 2.0A
सीवी और एलएसवी स्कैनिंग गतिः 0.001mV ~ 10000V/s
सीए और सीसी पल्स चौड़ाईः 0.0001 ~ 65000s
वर्तमान स्कैनिंग वृद्धिः 1mA@1A/mS
संभावित स्कैनिंग के दौरान संभावित वृद्धिः 0.076MV-@1V /mS
SWV आवृत्तिः 0.001 ~ 100KHz
डीपीवी और एनपीवी पल्स चौड़ाईः 0.0001 ~ 1000s
AD डेटा संग्रहः 16bit@3.6MHz, 20bit@1KHz
डीए संकल्पः 16बिट, निर्माण समयः 1 एस
सीवी की न्यूनतम संभावित वृद्धिः 0.020mV
आईएमपी आवृत्तिः 10 हर्ट्ज~1 मेगाहर्ट्ज
कम पास फ़िल्टरः 8 सेगमेंट प्रोग्राम करने योग्य
वर्तमान और संभावित सीमाः स्वचालित सेटिंग
इंटरफेस संचार मोडः USB2.0
2विद्युत रासायनिक प्रतिबाधा समारोह सूचकांक
सिग्नल जनरेटर:
आवृत्ति प्रतिक्रियाः 10Hz~1MHz
आवृत्ति सटीकताः 0.005%
एसी सिग्नल आयामः 1mV~2500mV
सिग्नल संकल्पः 0.1mV आरएमएस
डीसी पूर्वाग्रहः -10~+10V
डीडीएस आउटपुट प्रतिबाधाः 50
तरंगरूपः सीनस तरंग, त्रिकोणीय तरंग, वर्ग तरंग
सीनस तरंग विकृतिः < 1%
स्कैनिंग मोडः लॉगरिथम/रैखिक, वृद्धि/घटन
सिग्नल विश्लेषक:
न्यूनतम एकीकरण समयः 10 एमएस या अधिकतम चक्र समय
अधिकतम एकीकरण समयः 106 चक्र या 105 एस
माप समय विलंबः 0 ~ 105 सेकंड
डीसी ऑफसेट मुआवजाः
स्वचालित संभावित मुआवजा सीमाः -10V~+10V
वर्तमान मुआवजा सीमाः -1A~+1A
बैंडविड्थ समायोजनः
स्वचालित या मैनुअल सेटिंग्स, कुल 8 स्तर समायोजित किया जा सकता है
2विद्युत रासायनिक प्रतिबाधा समारोह सूचकांक
सिग्नल जनरेटर:
आवृत्ति प्रतिक्रियाः 10Hz~1MHz
आवृत्ति सटीकताः 0.005%
एसी सिग्नल आयामः 1mV~2500mV
सिग्नल संकल्पः 0.1mV आरएमएस
डीसी पूर्वाग्रहः -10~+10V
डीडीएस आउटपुट प्रतिबाधाः 50
तरंगरूपः सीनस तरंग, त्रिकोणीय तरंग, वर्ग तरंग
सीनस तरंग विकृतिः < 1%
स्कैनिंग मोडः लॉगरिथम/रैखिक, वृद्धि/घटन
सिग्नल विश्लेषक:
न्यूनतम एकीकरण समयः 10 एमएस या अधिकतम चक्र समय
अधिकतम एकीकरण समयः 106 चक्र या 105 एस
माप समय विलंबः 0 ~ 105 सेकंड
डीसी ऑफसेट मुआवजाः
स्वचालित संभावित मुआवजा सीमाः -10V~+10V
वर्तमान मुआवजा सीमाः -1A~+1A
बैंडविड्थ समायोजनः
स्वचालित या मैनुअल सेटिंग्स, कुल 8 स्तर समायोजित किया जा सकता है
3माप और नियंत्रण सॉफ्टवेयर के मुख्य कार्य
स्थिर अवस्था ध्रुवीकरणः खुला सर्किट संभावित माप (ओसीपी), निरंतर संभावित ध्रुवीकरण (आई-टी वक्र), निरंतर वर्तमान ध्रुवीकरण, गतिशील संभावित स्कैनिंग (TAFEL वक्र),गतिशील वर्तमान स्कैनिंग (डीजीपी), संभावित स्कैनिंग चरण;
अस्थायी ध्रुवीकरण: मनमाने ढंग से निरंतर संभावित कदम लहर, मनमाने ढंग से निरंतर वर्तमान कदम लहर, निरंतर संभावित कदम (VSTEP), निरंतर वर्तमान कदम;
समय विश्लेषणः क्रोनोपोटेंटियोमेट्री (सीपी), क्रोनोगल्वनोमेट्री (सीए), क्रोनोगल्वनोमेट्री (सीसी);
वोल्टामेट्री: रैखिक स्वीप वोल्टामेट्री (LSV) #, रैखिक चक्रवात वोल्टामेट्री (CV), चरण चक्रवात वोल्टामेट्री (SCV) #, वर्ग
तरंग वोल्टमेट्री (SWV) #, अंतर पल्स वोल्टमेट्री (DPV) #, पारंपरिक पल्स वोल्टमेट्री (NPV) #, पारंपरिक अंतर
स्प्लिट पल्स वोल्टमेट्री (डीएनपीवी) #, डिफरेंशियल पल्स करंट डिटेक्शन (डीपीए), डबल डिफरेंशियल पल्स करंट डिटेक्शन (डीडीपीए),
थ्री-पल्स करंट डिटेक्शन विधि (टीपीए), इंटीग्रेटेड पल्स करंट डिटेक्शन विधि (आईपीएडी), एसी वोल्टामेट्री (एसीवी)
दूसरा हार्मोनिक एसी वोल्टमेट्रिक (SHACV), फोरियर परिवर्तन एसी वोल्टमेट्रिक (FTACV) (# पद्धति में चरण शामिल है)
विघटन वोल्टमेट्रिक विधि);
एसी प्रतिबाधाः विद्युत रासायनिक प्रतिबाधा (ईआईएस) ~ आवृत्ति स्कैन, विद्युत रासायनिक प्रतिबाधा (ईआईएस) ~ समय स्कैन, विद्युत रासायनिक प्रतिबाधा (ईआईएस) ~
संभावित स्कैनिंग (मोट-शॉटकी वक्र), निरंतर धारा प्रतिबाधा परीक्षण;
चार्ज और डिस्चार्ज परीक्षणः बैटरी चार्ज और डिस्चार्ज, निरंतर वर्तमान चार्ज और डिस्चार्ज, निरंतर संभावित चार्ज और डिस्चार्ज, निरंतर वर्तमान अंतराल टाइटरिंग GITT,निरंतर संभावित अंतराल
पीआईटीटी को टाइटर करना;
विस्तारित माप: विद्युत रासायनिक शोर (EN), गैल्वानिक संक्षारण माप (ZRA), विद्युत रासायनिक विघटन / अवशेष, नियंत्रित विद्युत संश्लेषण क्षमता कुलोम
विधि (बीई), समाधान प्रतिरोध माप, चक्रात्मक ध्रुवीकरण वक्र।
नहीं | पद | मात्रा | टिप्पणियाँ | |

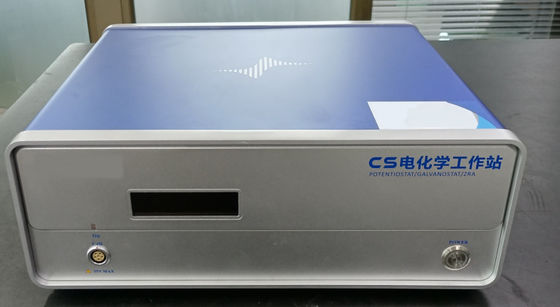

1 | विद्युत रासायनिक कार्यस्थलों का मेजबान | CS350M | 1 | मानक |
2 | परीक्षण और विश्लेषण के लिए विशेष सॉफ्टवेयर | 1 | ||
3 | पावर कॉर्ड/यूएसबी डाटा केबल/इलेक्ट्रोड केबल | -- | 1 प्रत्येक प्रकार | |
4 | सिमुलेटेड इलेक्ट्रोलाइटिक सेल (इंस्ट्रूमेंट सेल्फ-टेस्ट डिवाइस) | -- | 1 | |
5 | *कंप्यूटर (दोनों डेस्कटॉप और लैपटॉप) | 1 | विकल्प |
