| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन |
| मापने के चैनल: N (एक साथ माप, N: 4-8) | |
| चैनल इन्सुलेशन प्रतिरोधः>100MW | संचार विधिः ईथरनेट संचार |
| निरंतर क्षमता नियंत्रण सीमाः ± 10V | निरंतर धारा नियंत्रण सीमाः ± 1A |
| संभावित नियंत्रण सटीकताः 0.1% x पूर्ण पैमाने पर पढ़ने ± 1mV | वर्तमान नियंत्रण सटीकताः 0.1% x पूर्ण पैमाने पर पढ़ने |
| संभावित संवेदनशीलताः 10mV (>100Hz), 3mV (<10Hz) | वर्तमान संवेदनशीलताः<1pA |
| संभावित वृद्धि समयः<1mS (<10mA),<10mS (<2A) | वर्तमान सीमाः 2A~2nA, कुल मिलाकर 10 स्तर |
| संदर्भ इलेक्ट्रोड इनपुट प्रतिबाधाः 1012W | अधिकतम आउटपुट करंटः ± 1A |
| स्लॉट दबाव आउटपुटः ± 21V | वर्तमान स्कैनिंग वृद्धिः 1mA @ 1A/mS |
| सीवी और एलएसवी स्कैनिंग गतिः 0.001mV~10000V/s | संभावित स्कैन क्षमता वृद्धिः 0.076mV @ 1V/mS |
| सीए और सीसी पल्स चौड़ाईः 0.0001-65000s | डीपीवी और एनपीवी पल्स चौड़ाईः 0.0001-1000s |
| SWV आवृत्तिः 0.001-100KHz | सीवी की न्यूनतम संभावित वृद्धिः 0.075mV |
| एडी डेटा संग्रहः 16बिट@1MHz, 20बिट @1kHz | आईएमपी आवृत्तिः 10uHz~1MHz |
| डीए रिज़ॉल्यूशनः 16 बिट, सेटअप समयः 1 एमएस | वर्तमान और संभावित सीमाः स्वचालित सेटिंग |
| निम्न पार फ़िल्टरः 8-खंड प्रोग्राम करने योग्य | |
| विद्युत रासायनिक प्रतिबाधा मापने के संकेत | |
| सिग्नल जनरेटर | |
| आवृत्ति प्रतिक्रियाः 10uHz~1MHz | एसी सिग्नल आयामः 1mV~2500mV |
| आवृत्ति सटीकताः 0.005% | सिग्नल संकल्पः 0.1mV आरएमएस |
| डीडीएस आउटपुट प्रतिबाधाः 50W | डीसी पूर्वाग्रह वोल्टेजः -10V से +10V |
| सीनस वेव विकृति दरः<1% | तरंगरूपः सीनस तरंग, त्रिकोणीय तरंग, वर्ग तरंग |
| स्कैनिंग विधिः लघुगणकीय/रैखिक, बढ़ते/घटते | |
| सिग्नल विश्लेषक | |
| अधिकतम एकीकरण समयः 106 चक्र या 105 सेकंड | माप समय देरीः 0-105s |
| न्यूनतम एकीकरण समयः 10 एमएस या एक चक्र में सबसे लंबा समय | |
| डीसी पूर्वाग्रह मुआवजा | |
| संभावित मुआवजे की सीमाः -10V से +10V | वर्तमान मुआवजे की सीमाः -1A से +1A |
| बैंडविड्थ समायोजनः स्वचालित या मैन्युअल रूप से सेट, कुल 8 समायोज्य स्तरों के साथ | |
2सॉफ्टवेयर परीक्षण कार्यक्षमता के लिए विधियाँ

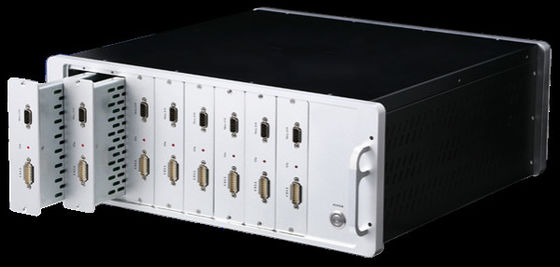

सीएस बहु-चैनल इलेक्ट्रोकेमिकल कार्य स्टेशन के बुनियादी कार्य इस प्रकार हैं:
स्थिर अवस्था ध्रुवीकरणः खुला सर्किट संभावित माप (ओसीपी), निरंतर संभावित ध्रुवीकरण (आई-टी वक्र), निरंतर वर्तमान ध्रुवीकरण, गतिशील संभावित स्कैनिंग (TAFEL वक्र),गतिशील वर्तमान स्कैनिंग (डीजीपी)
अस्थायी ध्रुवीकरण: मनमाने निरंतर संभावित चरण तरंग, मनमाने निरंतर वर्तमान चरण तरंग, निरंतर संभावित चरण (VSTEP), निरंतर वर्तमान चरण (ISTEP)
समय विश्लेषणः क्रोनोपोटेंशियोमेट्री (सीपी), क्रोनोएम्पेरोमेट्री (सीए), क्रोनोएम्पेरोमेट्री (सीसी)
वोल्टेज विश्लेषण: रैखिक स्वीप वोल्टमेट्री (LSV), रैखिक चक्रवात वोल्टमेट्री (CV), चरण चक्रवात वोल्टमेट्री (SCV) #, वर्ग तरंग वोल्टमेट्री (SWV) #, अंतर धड़कन वोल्टमेट्री (DPV) #,पारंपरिक पल्स वोल्टमेट्रिक (एनपीवी) #, पारंपरिक अंतर नाड़ी वोल्टमेट्रिक (डीएनपीवी) #, अंतर नाड़ी धारा का पता लगाने (डीपीए) #, दोहरी अंतर नाड़ी धारा का पता लगाने (डीडीपीए) #, ट्रिपल नाड़ी धारा का पता लगाने (टीपीए) #,एकीकृत पल्स करंट डिटेक्शन (iPad) #, अल्टरनेटिंग करंट वोल्टमेट्री (एसीवी) #, सेकंड हार्मोनिक अल्टरनेटिंग करंट वोल्टमेट्री (एसएचएसीवी) #, फोरियर ट्रांसफॉर्म अल्टरनेटिंग करंट वोल्टमेट्री (एफटीएसीवी) #
बैटरी का मापन: बैटरी चार्ज और डिस्चार्ज परीक्षण, निरंतर धारा चार्ज और डिस्चार्ज, निरंतर वोल्टेज चार्ज और डिस्चार्ज,निरंतर धारा विराम टाइटरिंग तकनीक (जीआईटीटी), निरंतर संभावित अंतराल टाइटरिंग तकनीक (PITT)
उपरोक्त कार्य विद्युत रसायन के क्षेत्र में ऊर्जा सामग्री के विशाल बहुमत की अनुसंधान आवश्यकताओं को पूरा कर सकते हैं।
|
|
