भुगतान विधि: | टी/टी, वेस्टर्न यूनियन |

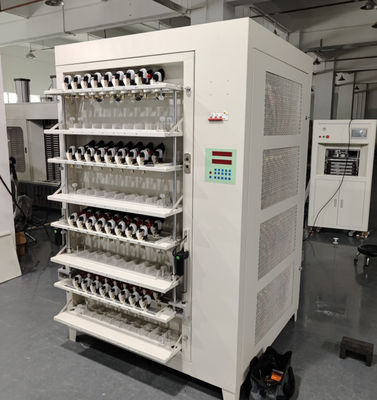

मुख्य तकनीकी मापदंड
उपकरण संरचना | |
उपकरण चैनलों की संख्या | पूरी मशीन में 64 चैनल हैं |
बाहरी आयाम | लंबाई 920mm × चौड़ाई 1108mm × ऊंचाई 1843mm |
चेसिस रंग | मानक ऑफ-व्हाइट या ऑफ-ब्लैक (अनुकूलित) |
फिक्स्चर फॉर्म | पावर बैटरी जांच फिक्स्चर |
क्लैंप की दूरी | चलती क्लैंपिंग ट्रे |
समर्थन बैटरी विनिर्देश | ग्राहक बैटरी विनिर्देशों के अनुसार अनुकूलित किया जा सकता है |
चैनल नियंत्रण मोड | प्रत्येक बैटरी एक पूरी तरह से स्वतंत्र स्थिर वर्तमान स्थिर वोल्टेज स्रोत, स्थिर और कोई प्रभाव है। शुरू, रोक, ठहराव, जारी रखें और रक्षा |
प्रत्येक चैनल एक स्वतंत्र स्थिर वोल्टेज, स्थिर वर्तमान हार्डवेयर नियंत्रण सर्किट है | |
प्रत्येक चैनल चार्ज करंट, डिस्चार्ज करंट सटीकता स्वचालित रूप से सॉफ्टवेयर द्वारा कैलिब्रेट किया जा सकता है | |
संपर्क प्रतिबाधा समारोह के वास्तविक समय का पता लगाने के साथ (छह तार प्रणाली) | |
कार्य शक्ति आपूर्ति | तीन-चरण 5 तार प्रणाली AC380V ± 10%,50HZ |
शक्ति कारक | 0.99 @ 220VAC, पूर्ण भार, ग्रिड THDu ≤ 2% |
विद्यमान सामंजस्य | < 5% @ 220VAC, पूर्ण भार, ग्रिड THDu ≤ 2% |
बिजली विभाग की दक्षता सूचकांक | चार्जिंग ≥ 80%, डिस्चार्जिंग ≥ 70% |
कार्य शक्ति की खपत | ≤ 56 किलोवाट |
उपकरण की विफलता दर | < 1% |
कार्य वातावरण | तापमान -10~40, सापेक्ष आर्द्रता 80% |
स्थिति की पहचान | स्थिति तीन रंग का दीपक |
गर्मी फैलाव मोड | प्राकृतिक वायु ग्रहण, ऊपर की ओर निकास |
चैनल पैरामीटर | |
वोल्टेज माप सीमा | डीसी 0~5 वी |
बैटरी वोल्टेज रेंज | चार्ज DC 0~4.5V; डिस्चार्ज DC 4.5~1.5V |
निरंतर वोल्टेज रेंज | डीसी 2~4.5V |
वोल्टेज सटीकता | ±(0.5 ‰ रीडिंग +0.5 ‰ पूर्ण) |
वोल्टेज नियंत्रण संकल्प | 0.1mV |
वोल्टेज नमूनाकरण संकल्प | 0.1mV |
वर्तमान सीमा | चार्ज DC 2000mA ~ 100A; डिस्चार्ज DC 2000mA ~ 100A |
वर्तमान सटीकता | ±(0.5 ‰ रीडिंग +0.5 ‰ पूर्ण) |
वर्तमान नियंत्रण संकल्प | 1 एमए |
वर्तमान नमूनाकरण संकल्प | 1 एमए |
सॉफ्टवेयर कार्य | |
नियंत्रण मोड | कम्प्यूटर से नियंत्रित उपकरण का काम, स्कैनिंग प्रणाली के साथ कैबिनेट का पूर्ण नियंत्रण |
संचार मोड | 485 सीरियल पोर्ट संचार (बाउड दर 57600) / टीसीपी संचार |
प्रक्रिया सेटिंग्स | 32 कदम और 256 चक्र तक सेट किया जा सकता है |
चार्जिंग मोड | निरंतर धारा, निरंतर वोल्टेज, निरंतर धारा और निरंतर वोल्टेज |
चार्जिंग कटऑफ शर्तें | वोल्टेज, करंट, समय, क्षमता,-△V |
डिस्चार्ज मोड | निरंतर धारा, निरंतर शक्ति, निरंतर प्रतिरोध |
निर्वहन की समाप्ति की शर्तें | वोल्टेज, समय, क्षमता |
सुरक्षा कार्य |
1चार्जिंग ओवरवोल्टेज संरक्षण, चार्जिंग अंडरवोल्टेज संरक्षण 2. डिस्चार्ज ओवरवोल्टेज सुरक्षा, डिस्चार्ज अंडरवोल्टेज सुरक्षा 3. चार्ज और डिस्चार्ज वोल्टेज प्रवृत्ति संरक्षण 4वोल्टेज उतार-चढ़ाव संरक्षण 5वर्तमान उतार-चढ़ाव संरक्षण 6बैटरी रिवर्स कनेक्शन सुरक्षा, हार्डवेयर सुरक्षा मोड 7. पावर ट्यूब शॉर्ट सर्किट सुरक्षा |
