उपकरण की संरचनाः

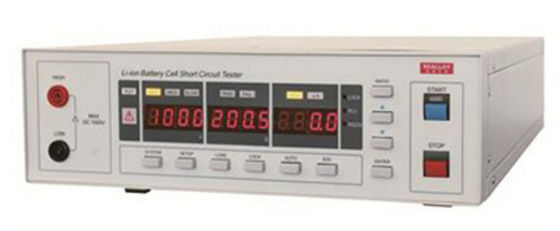

RJ6901 एक शॉर्ट सर्किट परीक्षक है जो बैटरी सेल के कैपेसिटिव लोड के लिए डिज़ाइन किया गया है, आउटपुट वोल्टेज 25V ~ 1000V मनमाने ढंग से सेटिंग, 1V चरण है;परीक्षण परिणाम इन्सुलेशन प्रतिबाधा मूल्य या रिसाव वर्तमान मूल्य द्वारा निर्धारित किया जाता हैअंतर्निहित तुलनाकर्ता, टाइमर, विभिन्न मानक आवश्यकताओं को पूरा कर सकता है, सेटिंग मापदंडों को उपकरण में संग्रहीत किया जा सकता है, भंडारण के 100 सेट तक।
पीएलसी इंटरफेस और आरएस232 इंटरफेस के साथ आरजे6901 मानक, पीएलसी या कंप्यूटर नियंत्रण के साथ लागू करने में आसान
अब स्वचालित नियंत्रण।
विशेषताएं:
* 25V ~ 1000V निरंतर वोल्टेज आउटपुट, 1V चरण, संबंधित इन्सुलेशन प्रतिबाधा परीक्षण सीमा नीचे सूचीबद्ध है:
25V से 100V 0.05M से 1000M
101V से 250V 0.1M से 2000M
251V से 1000V 0.25M से 4000M
* उपकरण का आंतरिक डिस्चार्ज मॉड्यूल, डिस्चार्ज प्रतिरोध 20kΩ, परीक्षण पूरा होने के बाद चार्ज जारी किया जा सकता है, परीक्षण अधिक सुरक्षित है;
* फास्ट चार्जिंग, सेल माप के लिए उपयुक्त;
*100 मेमोरी समूह, सेटिंग मापदंडों को उपकरण पर सहेजा जा सकता है, कॉल करने के लिए आसान है;
* ऊपरी और निचली सीमा तुलनाकर्ता, अति सीमा ध्वनि और प्रकाश अलार्म;
* देरी से निर्णय के साथ, क्षमता परीक्षण उत्पाद के लिए, देरी समय में निर्णय नहीं जोड़ता है, केवल परीक्षण समय निर्णय में;
* सामने और पीछे दोनों पैनलों में परीक्षण टर्मिनल हैं, जो फील्ड आवेदन के लिए सुविधाजनक हैं;
* मानक आरएस232 संचार, और पीएलसी रिमोट कंट्रोल पोर्ट, पीएलसी नियंत्रण के लिए आसान;
* निरंतर परीक्षण, समर्थन मैनुअल लाइन परीक्षण।
तकनीकी संकेत:
कार्य | तकनीकी संकेत |
आउटपुट वोल्टेज/रिज़ॉल्यूशन/सटीकता | 25V~1000V/1V/± (2% x सेट वैल्यू+2V) |
परीक्षण वोल्टेज/रिज़ॉल्यूशन/सटीकता | 25V~1000V/1V/± (2% x प्रदर्शित मूल्य+2V) |
अधिकतम धारा | 1 एमए |
आउटपुट विधि | तैरती जमीन |
अलगाव वोल्टेज | ±1000V |
रिपल | 5Vp-p (1000V नो लोड); 10Vp-p (1000V पूर्ण लोड) |
भार समायोजन दर | 1% (पूर्ण भार से खाली भार तक) |
उदय समय | 15ms (खाली Umax) |
स्वतः निर्वहन | 20k Ω (1000V पर 1uF कैपेसिटर का 200ms/समय स्थिर RC डिस्चार्ज) |
देरी का समय | 0.1 से 999.9 सेकंड तक सटीकताः ± (0.1% x सेट मान+0.1 सेकंड) |
परीक्षण का समय | सटीकता 0.5 से 999.9 सेकंड तकः ± (0.1% x सेट मान+0.1 सेकंड) |
इन्सुलेशन प्रतिबाधा | प्रतिरोधः 2.000M Ω ∙ 200.0M Ω ± (2% x मापा गया मान + 5 शब्द) |
200M Ω?? 4000M Ω± (5% x मापा गया मान+5 शब्द) | |
क्षमताः 2,000M Ω ¢ 200.0M Ω ± (5% x मापा गया मान + 5 शब्द) | |
200M Ω ≈ 4000M Ω ± (10% x मापा गया मान + 5 शब्द) (100nF पर परीक्षण किया गया) | |
प्रदर्शन पैरामीटर | इन्सुलेशन प्रतिरोध/लीकेज करंट |
तुलनाकर्ता | ऊपरी/निम्न सीमा |
ऑटो डिटेक्ट | निरंतर परीक्षण, उच्च वोल्टेज निरंतर आउटपुट |
नमूना लेने की गति | तेज/मध्यम/धीमी |
भंडारण मापदंड | 100 सेट |
बाहरी इंटरफ़ेस | RS232/PLC |
उपयोग का माहौल | 0°C~40°C/20%RH~70%RH |
विद्युत आपूर्ति | AC220V,50Hz |
वजन | 7.2 किलोग्राम |
आकार | 300 मिमी × 88 मिमी × 380 मिमी |
