मुख्य तकनीकी मापदंडः
.1 प्रभावी आयतन 5000 लीटर
.3 परीक्षण क्षेत्र के आंतरिक आयाम W ((चौड़ाई) 2500mm*H ((ऊंचाई) 1000mm *D ((गहराई) 2000mm
.4 बाहरी आयाम W ((चौड़ाई) 3860 मिमी*H ((ऊंचाई) 2300 मिमी*D ((गहराई) 2230 मिमी (क्षैतिज)
टिप्स: आकार कृपया अंतिम डिजाइन की पुष्टि का पालन करें तीन दृश्य प्रमुख हैं!
5बल प्रदर्शन कंप्यूटर प्रदर्शन के माध्यम से उच्च परिशुद्धता दबाव संवेदन और प्रदर्शन
6 नियंत्रण मोड कम्प्यूटरीकृत नियंत्रण, दूरस्थ तार नियंत्रण, प्रभावी ढंग से परीक्षकों की सुरक्षा की रक्षा कर सकते हैं
7 नियंत्रण चर पीएलसी और कंप्यूटर को अलग से नियंत्रित और प्रदर्शित किया जा सकता है; दबाव, स्ट्रोक, कुल वोल्टेज या एकल वोल्टेज का उपयोग अकेले या संयोजन में नियंत्रण चर के रूप में किया जा सकता है,और परीक्षण बंद हो जाएगा जब किसी भी स्थिति सेट मूल्य तक पहुँचता है.8 निगरानी कैमरा प्रणाली कैमरों आग, लौ प्रतिरोधी, उच्च तापमान प्रतिरोधी है; विस्फोट प्रूफ ढाल विनिमेय है और 2 स्पेयर पार्ट्स के साथ आता है
.9 दूरस्थ नियंत्रण सभी नियंत्रण मापदंडों की सेटिंग, डेटा संग्रह और निगरानी प्रणाली के वीडियो रिकॉर्डिंग को डिवाइस से दूर एक कंप्यूटर द्वारा संचालित किया जा सकता है
.10 संकल्प सटीकता तापमान 0.1°C, वोल्टेज 1mv
.11 1 टीबी की प्लेटफ़ॉर्म लेयरिंग का समर्थन करना
.12 हाइड्रोलिक ड्राइव मोड
.13 डेटा संग्रह की आवृत्ति: 50 बार/सेकंड
.14 अधिकतम स्ट्रोकः स्ट्रोकः 600 मिमी, नियंत्रण सटीकता 1 मिमी,
.15 सिग्नल ट्रांसमिशन मोड RS 232 सीरियल पोर्ट या USB2.0 हाई स्पीड ट्रांसमिशन सीरियल पोर्ट
.16 डिजिटल नमूनाकरण प्रणाली 2 वोल्टेज 0-60V, सटीकता 0.1%;
दो तरफ़ा तापमान 0-800°C, सटीकता 0.5 °C
.17 एक्सट्रूज़न गति 1~400 मिमी/मिनट (समायोज्य)
.18 प्रवेश बल डिजिटल डिस्प्ले समायोज्य है, सटीकता 0.1% है
.19 एक्सट्रूज़न जिग आर्क एक्सट्रूज़न डिस्क (रेडियस 7 मिमी), लगातार बहु-परत एक्सट्रूज़न विरूपण भरने को प्राप्त कर सकता है
.20 मुख्य वोल्टेज संग्रह चैनल 1 चैनल
.21 तापमान परीक्षण सीमा 0 ~ 800°C
.22 वोल्टेज और तापमान सटीकता ± 1%fs
.23 दबाव नियंत्रण सर्वो वाल्व नियंत्रण
.24 दबाव रेंज 1KN - 200KN हाइड्रोलिक नियंत्रण
.25 दबाव सटीकता ≤±0.5 % (FSR)
.26 दबाव नियंत्रण सटीकता ± 1%
.27 एक्सट्रूज़न गति 1~600 मिमी/एस (समायोज्य)
.28 विस्थापन संकल्प 0.01 मिमी
.29 विस्थापन नियंत्रण सटीकता ± 1%
.30 वोल्टेज डिस्प्ले सटीकता ±0.2% एफएसआर
.31 0 से 9999 सेकंड तक दबाव बनाए रखें
.32 एक्सट्रूज़न विरूपण 0~100% बहु-गियर कपड़े सेटिंग, लगातार बहु-परत एक्सट्रूज़न विरूपण भार प्राप्त कर सकते हैं
.33 संकलन आवृत्ति 100 हर्ट्ज
.34 स्टील सुई मानक Phi 2 मिमी - Phi 8 मिमी उच्च तापमान प्रतिरोधी स्टील सुई प्रत्येक 2, लंबाई 100 मिमी, या उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित
.35 सुई की नोक बैटरी विमान के निचले भाग से 200 मिमी दूर है
.36 बैटरी प्लेट के लंबवत दिशा से बैटरी प्लेट के माध्यम से 1-80 मिमी / सेकंड की गति से एक्यूपंक्चर गति
.37 प्रवेश बल 250KG
.38 यात्रा 500 मिमी या नियुक्ति पर
.39 क्लैंपिंग मोड मैन्युअल क्लैंपिंग
संक्षिप्त विवरण

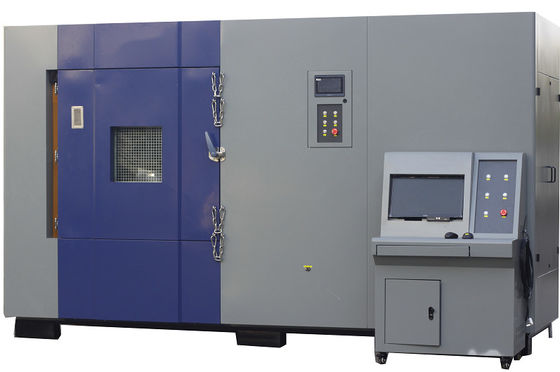

पावर बैटरी पैक एक्सट्रूडर का उपयोग उस स्थिति का अनुकरण करने के लिए किया जाता है जहां पावर बैटरी पैक या सिस्टम, बैटरी सेल,या बैटरी मॉड्यूलयह कृत्रिम रूप से विभिन्न स्थितियों को प्रस्तुत करता है जिनसे बैटरी मजबूत बाहरी बलों के अधीन होने पर सामना कर सकती है, और इसका उपयोग बैटरी के सुरक्षा प्रदर्शन का मूल्यांकन करने के लिए किया जाता है;उपकरण पूरी तरह से व्यक्तिगत सुरक्षा सुनिश्चित कर सकता है और परीक्षण के दौरान बैटरी आग या विस्फोट के मामले में परीक्षण वातावरण को नुकसान नहीं पहुंचा सकता हैवास्तविक समय परीक्षण डेटा (जैसे बैटरी वोल्टेज, बैटरी सतह पर अधिकतम तापमान,प्रयोगात्मक परिणामों के आकलन के लिए दबाव वीडियो डेटा) का उपयोग यह निर्धारित करने के लिए किया जाना चाहिए कि बैटरी को प्रज्वलित नहीं होना चाहिएयह बैटरी निर्माताओं और अनुसंधान संस्थानों के लिए एक आवश्यक परीक्षण उपकरण भी है।
तार जैकेट सभी धातु अग्निरोधक पाइप के साथ कवर कर रहे हैं, प्रभावी ढंग से बैटरी परीक्षण प्रक्रिया आग पकड़ने और जलने की घटना को रोकने;
बाहर से स्टूडियो के अंदर की स्थिति को स्पष्ट रूप से देखने के लिए प्रकाश व्यवस्था स्थापित करें;
परीक्षण छेद और हवा की आपूर्ति के बंदरगाहों की स्थापना, हवा की आपूर्ति के बंदरगाहों और निकास प्रशंसकों के साथ, परीक्षण निकास गैसों और हवा के दबाव को तेजी से प्रभावी ढंग से समाप्त करेगा;परीक्षण छेद परीक्षण अंतरिक्ष में तापमान या हवा के दबाव का पता लगाने के लिए परीक्षकों के लिए डिज़ाइन किए गए हैं;
नियंत्रण भाग और परीक्षण कक्ष अलग हैं और कुछ सुरक्षा उपायों को प्रदान करते हुए 1-2 मीटर की दूरी पर संचालित किया जा सकता है
व्यक्तिगत बैटरी के लिए वर्तमान परीक्षण विधियाँ
---पीसने की दिशाः बैटरी प्लेट की दिशा के लंबवत दबाव लागू करें;
---संपीड़न प्लेट रूपः 75 मिमी की त्रिज्या के साथ एक अर्ध बेलनाकार शरीर, जिसकी लंबाई (एल) संपीड़ित बैटरी के आकार से अधिक है;
---पीसने की गतिः (5 ± 1) मिमी/सेकंड
---पीसने की डिग्रीः जब वोल्टेज 0V तक पहुँचता है या विरूपण 30% तक पहुँचता है या पीसने का बल 200kN तक पहुँचता है (जो भी पहले पहुंचता है) तब पीसना बंद कर दें।
1 घंटे तक अवलोकन करें।
बैटरी मॉड्यूल के लिए परीक्षण विधि
---संपीड़न दिशाः वाहन के समग्र लेआउट में जिस दिशा में बैटरी मॉड्यूल संपीड़न के लिए सबसे अधिक संवेदनशील है, वही है।यदि संपीड़न के लिए सबसे अधिक संवेदनशील दिशा उपलब्ध नहीं है, व्यक्तिगत बैटरी की व्यवस्था की दिशा के लंबवत दबाव लागू करें;
---पीसने की गतिः (5 ± 1) मिमी/सेकंड
---संपीड़न प्लेट के रूप में: 75 मिमी की त्रिज्या के साथ एक अर्ध बेलनाकार शरीर, जिसकी लंबाई (एल) संपीड़ित बैटरी के आकार से अधिक है लेकिन 1 मीटर से अधिक नहीं है;
---पीसने की डिग्रीः जब बैटरी मॉड्यूल का विरूपण 30% तक पहुँचता है या पीसने का बल बैटरी के वजन से 1000 गुना या तालिका 1 में सूचीबद्ध मूल्यों में से अधिक तक पहुँचता है,10 मिनट के लिए पकड़ो और 1 घंटे के लिए निरीक्षण करें
