| वितरण अवधि: | 5 से 7 कार्य दिवस |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन |

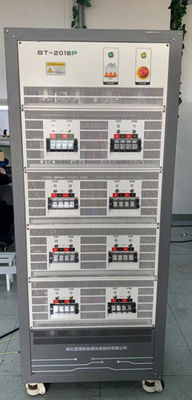

बैटरी पैक के लिए उच्च वोल्टेज और उच्च वर्तमान परीक्षण उपकरण
तकनीकी मापदंड
5V/100A-16CH
1उत्पाद का नामः बैटरी पैक परीक्षण प्रणाली उत्पाद का मॉडलःजीआरएस-बीटीएसपीई
| सूचक वस्तु | विस्तृत मापदंड | टिप्पणियाँ | ||
| 1 | इनपुट एसी पावर |
तीन-चरण बिजली की आपूर्तिः AC ~ 380V ± 10%/50Hz अधिकतम इनपुट शक्तिः 9KW |
||
| 2 | पीसी कॉन्फ़िगरेशन आवश्यकताएँ |
WIN7 या उच्चतर/4G ऑपरेटिंग मेमोरी 1T हार्ड ड्राइव/कोर I3 प्रोसेसर |
||
| 3 | आउटपुट वोल्टेज |
प्रत्येक चैनल माप सीमाः 0V-5V (निरंतर समायोज्य) माप की सटीकताः 0.05%RD ± 0.05%FS स्थिरताः 0.05%RD ± 0.05%FS न्यूनतम डिस्चार्ज वोल्टेजः 0V नियंत्रण सटीकताः 0.05%RD ± 0.05%FS न्यूनतम संकल्पः 0.001V |
||
| 4 | वर्तमान आउटपुट |
प्रत्येक चैनल माप सीमाः 1A-100A (निरंतर समायोज्य) माप की सटीकताः 0.05%RD ± 0.05%FS स्थिरताः 0.05%RD ± 0.05%FS नियंत्रण सटीकताः 0.05%RD ± 0.05%FS न्यूनतम संकल्पः 0.001A |
||
| 5 | शक्ति | अधिकतम आउटपुट पावर प्रति चैनलः 0.5KW | ||
| चैनल इनपुट प्रतिरोध | ≥ 100MΩ | |||
| 6 | वर्तमान प्रतिक्रिया समय | ≤ 10ms ((10% ~ 90% बैटरी लोड, कोई ओवरशोट नहीं) | उच्च गति गतिशील प्रतिक्रिया उच्च मानक मापी गई परिस्थितियों सिमुलेशन परीक्षण की आवश्यकताओं को पूरा कर सकते हैं। | |
| 7 | चार्ज-डिस्चार्ज रूपांतरण समय | ≤20ms (10% ~ 90% बैटरी लोड, कोई ओवरशूट नहीं) | ||
| 8 | डेटा लॉगिंग की आवृत्ति |
उच्चतम दर्ज आवृत्ति 20 हर्ट्ज 1समय △t: 50ms ~ 3600S (समय परिवर्तन) 2. वोल्टेज △U: 20mV ~ 100V (वोल्टेज परिवर्तन) 3वर्तमान △I: 100mA ~ 100A (वर्तमान परिवर्तन) |
||
| 9 | अंक प्रदर्शित करें | 6 महत्वपूर्ण अंक (वोल्टेजः ××××; वर्तमानः ××××) | ||
| 10 | कदम कूदने का समय | <1S | ||
| 11 | पता लगाने के लिए नमूनाकरण मोड | चार तारों का माप | ||
| 12 | संदर्भ वोल्टेज |
अमेरिकी विशिष्ट बेंचमार्क एकीकृत चिप को अपनाना; तापमान गुणांकः 5ppm/°C (अधिकतम) |
||
| 13 | कट-ऑफ की स्थिति | वोल्टेज, वर्तमान, समय, क्षमता, वोल्टेज परिवर्तन, T1, कस्टम चर और अन्य अंतिम स्थितियां | ||
| 14 | चार्जिंग मोड | निरंतर वर्तमान चार्जिंग, निरंतर वोल्टेज चार्जिंग, दर चार्जिंग, निरंतर शक्ति चार्जिंग, निरंतर वोल्टेज वर्तमान सीमित चार्जिंग | ||
| 15 | डिस्चार्ज मोड | निरंतर वर्तमान डिस्चार्ज, निरंतर प्रतिरोध डिस्चार्ज, दर डिस्चार्ज, निरंतर शक्ति डिस्चार्ज, निरंतर वोल्टेज वर्तमान सीमित डिस्चार्ज | ||
| 16 | चक्र परीक्षण सीमा | 1-99999 बार, एकल लूप कार्य चरण 254, नेस्टेड लूप फ़ंक्शन के साथ, अधिकतम समर्थन नेस्टिंग की 3 परतें | ||
| 17 | सुरक्षा संरक्षण |
हार्डवेयर ओवर वोल्टेज संरक्षण, हार्डवेयर ओवर करंट संरक्षण, शॉर्ट सर्किट संरक्षण, रिवर्स कनेक्शन संरक्षण, पावर डाउन डेटा संरक्षण, ओवर डिस्चार्ज संरक्षण,कम धारा संरक्षण, क्षमता संरक्षण, सेटिंग मापदंडों में शामिल हैंः ऊपरी वोल्टेज सीमा, निचली वोल्टेज सीमा, ऊपरी धारा सीमा, निचली धारा सीमा, देरी समय |
||
| 18 | बिजली की विफलता संरक्षण | बाह्य शक्ति काटने के बाद, बैटरी और उपकरण स्वचालित रूप से डिस्कनेक्ट हो जाते हैं, प्रभावी रूप से फिर से बिजली के कारण होने वाली दुर्घटनाओं से बचते हैं। | ||
| 19 | चैनल विशेषताएं |
चैनलों की संख्याः 16 चैनल चैनल की विशेषताएंः दोहरे बंद-लूप संरचना के साथ निरंतर धारा स्रोत और निरंतर वोल्टेज स्रोत नियंत्रण मोडः स्वतंत्र नियंत्रण, स्वतंत्र प्रोग्रामिंग |
||
| 20 | हार्डवेयर संचार |
गतिः 19.2 केबीपीएस मोडः औद्योगिक उच्च गति अलगाव RS485 ((USB इंटरफ़ेस) |
||
| 21 | डेटा नमूनाकरण की गति | 3 डेटा/सेकंड (प्रति चैनल) | ||
| 22 | अलार्म मोड | परीक्षण पूरा होने का अनुस्मारक, सुरक्षा सुरक्षा अलार्म, असामान्य त्रुटि अलार्म, बुलेट स्क्रीन शीघ्र सूचना | ||
| 23 | ऊपरी कंप्यूटर सॉफ्टवेयर |
LANBTS बैटरी परीक्षण प्रणाली, WIN10 शैली, फ्लैट GUI डिजाइन, समर्थन नियंत्रण मोडः प्रारंभ ऑपरेशन, सामान्य स्टॉप, आपातकालीन स्टॉप, स्वचालित निरंतरता, मनमाना कूद, रीसेट पैरामीटर स्टार्ट, मजबूर कूद, चैनल परिवर्तन और अन्य कार्य। बुनियादी कार्यः चक्र नियंत्रण, डेटा विश्लेषण, केंद्रीकृत डेटाबेस प्रबंधन, पदानुक्रमित वक्र, प्रक्रिया वक्र, क्षमता ओवरले वक्र, घटना रिकॉर्डिंग आदि। |
||
| 24 | कार्यक्रम योजना | योजना स्वतंत्र है, कार्य चरण योजना को समूहीकृत किया जा सकता है, संशोधित किया जा सकता है, कॉपी किया जा सकता है, साझा किया जा सकता है, चिपकाया जा सकता है, बुद्धिमान पैरामीटर इनपुट, स्वचालित पूरा किया जा सकता है,डेटा रिकॉर्डिंग मोड प्रत्येक चरण के लिए अलग से सेट किया जा सकता है, विभिन्न चर N1/N2/C1/T1 के बुद्धिमान चक्र स्थिति निर्णय नियंत्रण, | ||
| 25 | वास्तविक समय प्रदर्शन |
वर्तमान वोल्टेज, वर्तमान, क्षमता, पूर्ण समय, चक्रों की संख्या, कार्य अवस्था, कार्य मोड आदि। डिस्प्ले ब्लॉक को डिस्प्ले, परीक्षण योजना, चर और ऊर्जा जानकारी आदि के लिए पलटा जा सकता है, जो गतिशील वास्तविक समय वक्र प्रदर्शन का समर्थन करता है |
||
| 26 | बुद्धिमान छँटाई कार्य | विभिन्न प्रकार के बुद्धिमान छँटाई कार्यों का समर्थन करें, जैसे कि वोल्टेज, वर्तमान, क्षमता, समय और वक्र, छँटाई परिणाम शीघ्र | ||
| 27 |
डेटा रिपोर्टिंग
|
एकल या एकाधिक डेटा सहेजें, एकाधिक डेटा सहेजें स्वचालित रूप से एक नया फ़ोल्डर बनाएँ, फ़ाइल नाम स्वचालित रूप से प्रारंभ समय और बॉक्स संख्या और चैनल संख्या में जोड़ा जाता है, डेटा प्रबंधन के लिए आसान | ||
| 28 | डेटा बैकअप | डेटा अनुसूचित बैकअप, पावर-डाउन बैकअप, कंप्यूटर क्रैश बैकअप | ||
| 29 | डेटा सहेजने की विधि | उपयोगकर्ता नाम और डेटा सहेजने पथ को अनुकूलित कर सकते हैं, डेटा एक फ़ाइल के रूप में सहेजा जाता है। | ||
| 30 | सॉफ़्टवेयर उन्नयन | नेटवर्क रिमोट पुश, ऑनलाइन उन्नयन का समर्थन करें; | ||
| 31 | कार्य वातावरण की सापेक्ष आर्द्रता | ≤ 85% आरएच (पानी के वाष्प का संक्षेपण नहीं) | ||
| 32 | परिचालन तापमान सीमा | -10 °C ~ 50 °C (अंतराल के भीतर, माप की सटीकता सुनिश्चित करें) | ||
| 33 | रखरखाव | मॉड्यूलर संरचना, उपलब्ध स्पेयर पार्ट्स, समय पर प्रतिस्थापन के लिए स्पेयर पार्ट्स, वारंटी अवधि के दौरान रखरखाव, निः शुल्क। | ||
| 34 | शोर | <60dB | ||
| 35 | शीतलन मोड | मजबूर वायु शीतलन | ||
| 36 | यूनिट कैबिनेट का आकार | मानक चेसिस, भौतिक के अधीन | ||
| 37 | आउटपुट बैटरी फिक्स्चर | (उपयोगकर्ता अनुकूलित) तांबा नाक | ||
| 38 | विस्तारित कार्यक्षमता (वैकल्पिक) | वोल्टेज और तापमान सहायक चैनलों आवश्यकताओं के अनुसार विन्यस्त किया जा सकता है (सहायक चैनल 8CH/सेट, उपयोगकर्ता मुख्य चैनल से जुड़े संख्या निर्धारित कर सकते हैं) | ||
(वास्तविक वस्तु के अधीन)
2. बैटरी परीक्षण प्रणाली के लिए विशेष सॉफ्टवेयर
बैटरी परीक्षण प्रणाली नियंत्रण सॉफ्टवेयर और डेटा विश्लेषण सॉफ्टवेयर ने घरेलू उपयोगकर्ताओं की आदतों के साथ मिलकर समान विदेशी उत्पादों के लाभों को आकर्षित किया है, हमने एक नया विकास किया है।सॉफ्टवेयर को अपनाना.NET आर्किटेक्चर, WIN10 शैली, फ्लैट डिज़ाइन, अधिक सुचारू कंप्यूटिंग गति, अधिक शक्तिशाली डेटा प्रोसेसिंग, और प्रोग्रामिंग प्रोग्राम को एडिट किया जा सकता है और इसी तरह।
सॉफ़्टवेयर स्प्लैश स्क्रीन
परीक्षण योजना संपादन इंटरफ़ेस
डेटा विश्लेषण सॉफ्टवेयर इंटरफ़ेस
|
|
